Навчально-науковий інститут матеріалознавства та зварювання імені Є.О. Патона
previous arrow
next arrow

132 МАТЕРІАЛОЗНАВСТВО

136 МЕТАЛУРГІЯ

131 ПРИКЛАДНА МЕХАНІКА

Лабораторія мікромеханічних випробовувань

ПРИЗНАЧЕННЯ

   Визначення комплексу механічних характеристик (твердості, умовної границі плинності, границі міцності, пластичності, модулю Юнга, в’язкості руйнування (тріщиностійкості) та ін.) різних за своєю фізичною природою та структурним станом матеріалів, в т.ч. матеріалів, крихких при стандартних випробуваннях, в умовах локального навантаження жорсткими інденторами на мікрорівні для розробки новітніх технологій отримання матеріалів, оптимізації їх складу та структури, прогнозування механічної поведінки та забезпечення надійності і довговічності виробів в реальних умовах експлуатації під навантаженням.

ОСНОВНА ДІЯЛЬНІСТЬ

  • Проведення мікромеханічних випробувань конструкційних та функціональних матеріалів   різного призначення;
  • Розробка нових методик та устаткування для випробувань матеріалів;
  • Науково-дослідні роботи у галузі міцності, пластичності та надійності матеріалів

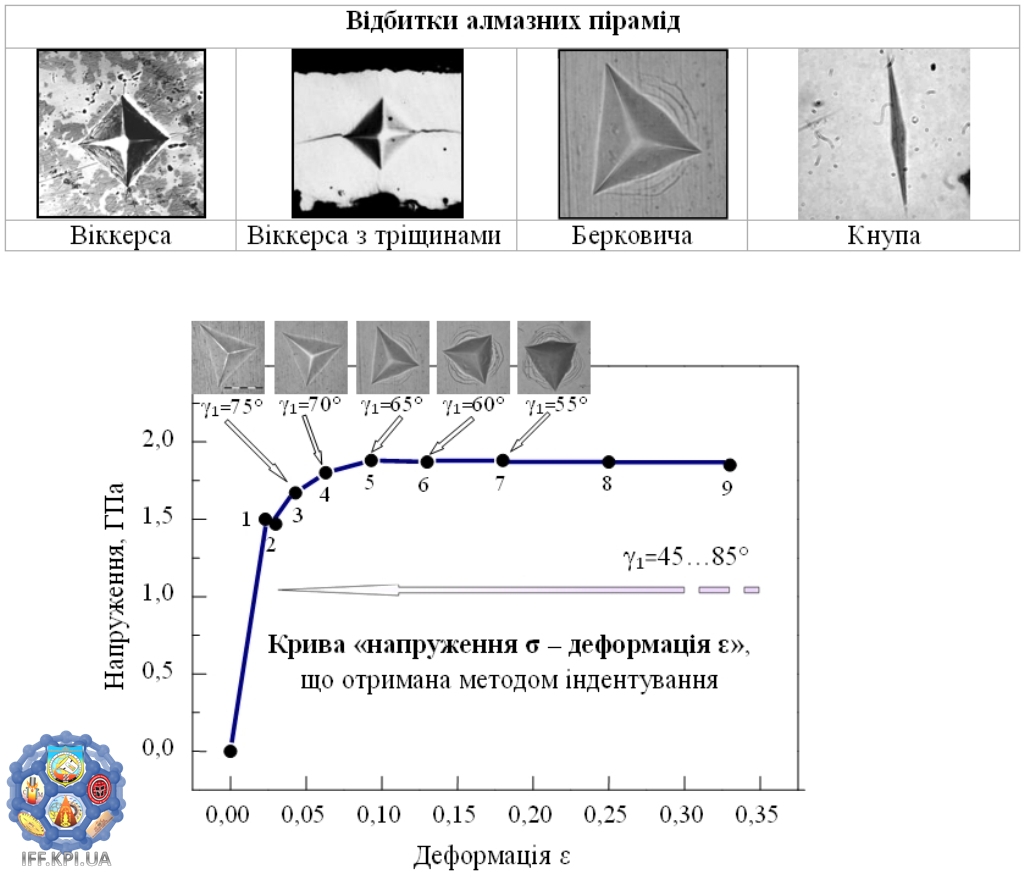

ПЕРЕЛІК ВИДІВ ВИПРОБУВАНЬ:

  • Визначення характеристик міцності та пластичності матеріалів:
  • Вимірювання мікротвердості матеріалів за Віккерсом HV, Мейером HM, Берковичем Hb, Кнупом HK;
  • Визначення характеристики пластичності δН;
  • Визначення в’язкості руйнування (тріщиностійкості) KIc;
  • Визначення умовної границі плинності σ0,2,  границі пружності σe, границі міцності, в умовах індентування.

ОБЛАДНАННЯ

  • Автоматизований стаціонарний мікротвердомір МНV 1000
  • Керування твердоміром за допомогою умонтованого програмного забезпечення з відображенням значення твердості на ЖКІ та друком даних на принтері.
  • Навантаження автоматичне, час витримки під навантаженням 5-60 с (крок з прирощенням 5 с)

Технічні характеристики твердоміру:

  • Діапазон навантаження –  0,1-10 Н (10-1000 г)
  • Збільшення мікроскопу –  ×100, ×400
  • Максимальна висота зразка – 75 мм
  • Мікротвердомір ПМТ-3
  • Діапазон навантаження – 0,0196 - 4,9 H (20 – 200 г)
  • Збільшення мікроскопу мікротвердоміра – ×130, ×500,  ×800
  • Максимальна висота зразка – 75 мм

ПЕРЕВАГИ МЕТОДІВ МІКРОМЕХАНІЧНИХ ВИПРОБУВАНЬ:

  • методи не мають обмежень застосування з точки зору форми та розміру об’єктів випробувань, не вимагають виготовлення складних за формою зразків, особливо з крихких керамічних матеріалів;
  • можливість використання мініатюризації випробуваних зразків та їх довільна форма;
  • єдиний спосіб визначення комплексу механічних властивостей тонких покриттів та монокристалів, окремих фазових складових в композиційних матеріалах, градієнта механічних властивостей в неоднорідних структурах (зварні з'єднання, покриття та модифіковані поверхневі шари, стопи зі  значною ліквацією елементів т. ін.) і механізмів їх деформації та руйнування;
  • дозволяють в однакових умовах деформації кількісно визначити та порівнювати між собою механічні властивості широкого спектру сучасних металевих та крихких і малопластичних матеріалів, в т. ч. високотвердих та надтвердих  керамічних та композиційних, які руйнуються крихко при напруженнях нижче ніж межа плинності в умовах стандартних випробувань;
  • дозволяють значно скоротити витрати часу, матеріально-енергетичні ресурси і підвищити комфортність наукових та виробничих випробувань.



Завідувач лабораторії:



 Юркова Олександра Іванівна (персональний кабінет)

 професор кафедри ВТМПМ, доктор технічних наук

 Зразок заяви на проведення досліджень (pdf)

 Контакти:
 (044) 454-91-56
 e-mail: Ця електронна адреса захищена від спам-ботів. Вам необхідно увімкнути JavaScript, щоб побачити її.
 Кабінет № 120
 м. Київ, вул. Політехнічна, 35. Навчальний корпус №9,КПІ ім. Ігоря Сікорського
